2 polių kontaktorius 24v ritė Tikslinės paskirties kontaktorius Oro kondicionavimo kintamosios srovės kontaktorius

Taikymo sritis

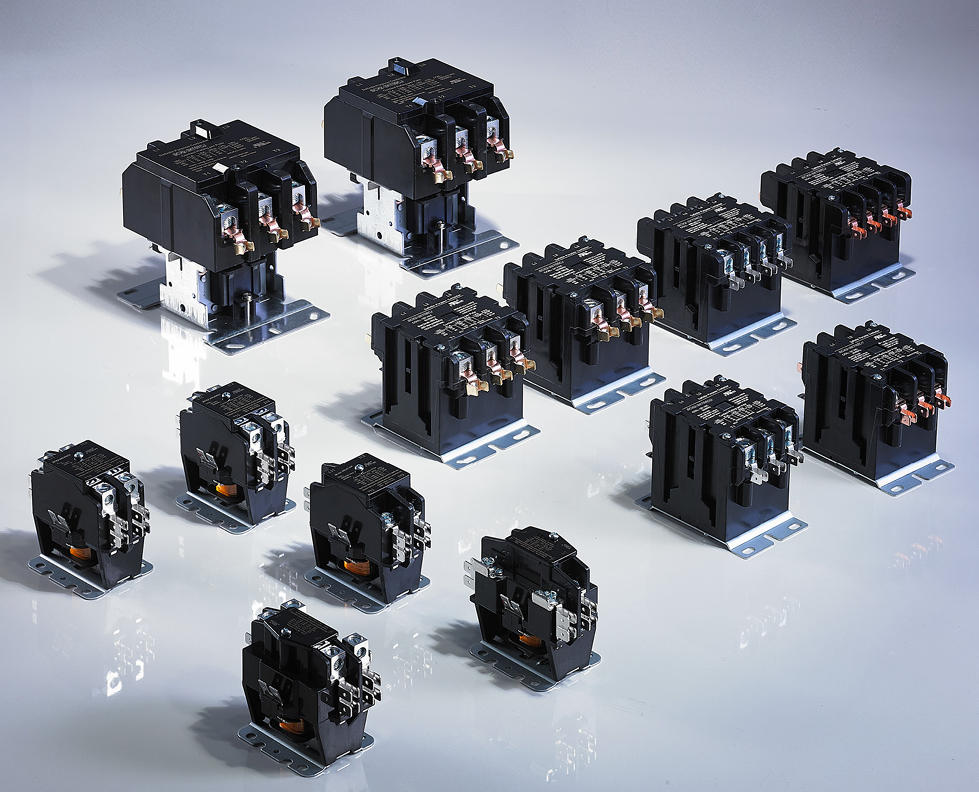

SCX2 serijos apibrėžtos paskirties kontaktoriai tinka komerciniams tikslams, įskaitant oro kondicionierius, šaldymą, varžinį šildymą. apšvietimas ir daugelis kitų įrenginių, kur reikalingas nebrangus, didelio našumo kontaktorius. Šie įrenginiai pasižymi lankstumu ir yra sukurti taip, kad atitiktų arba viršytų

elektriniai ir mechaniniai reikalavimai, kaip apibrėžta UL/CSA „Definite Purpose Contactors“ standarte.

Elektros kontaktų nominalai: 20A-90A

elektros ritės nominalai: 24-60oV

gyvenimo įvertinimas, 100 000 ir 250 000 ciklo parinkčių.

Parinktys: 1,2,3,4 polių tinka 24,120,240 ir 480 V AC ritėms, įvairiems elektros vardiniams varžtams,

dėžutės arba slėgio plokštės jungtys NEMA tvirtinimo pagrindas.

NO/NC galinių jungiklių rinkiniai.

Nutraukimai 10–32 cre 20, 25 ir 30 FLA modeliai

Box Lug-40, 50, 60,75 ir 90 FLA modeliai

Temperatūros diapazonas: nuo -40°F iki +150°F/-40°C iki +65°C

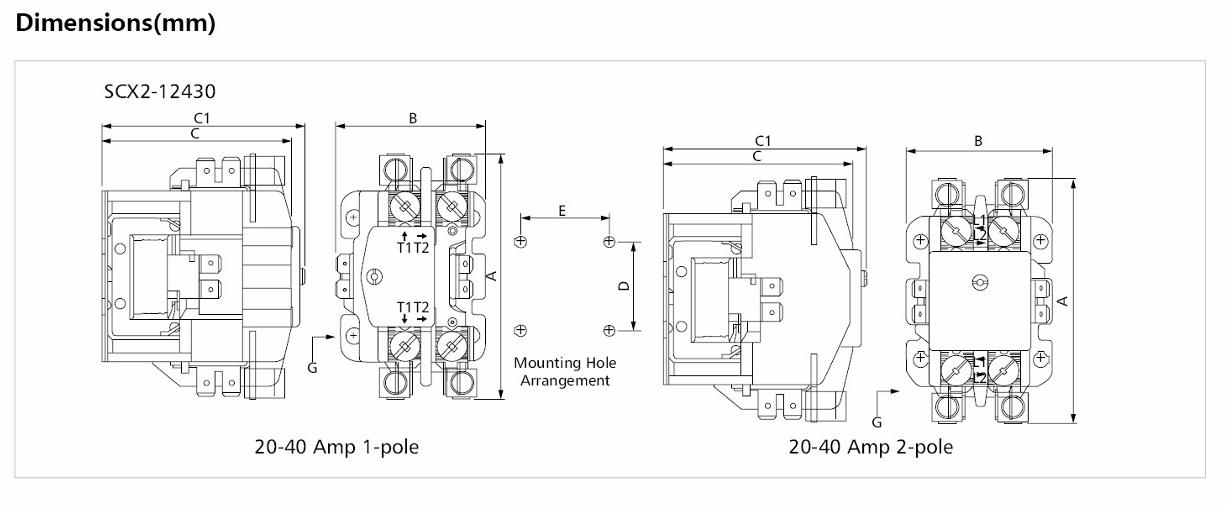

Pastaba:

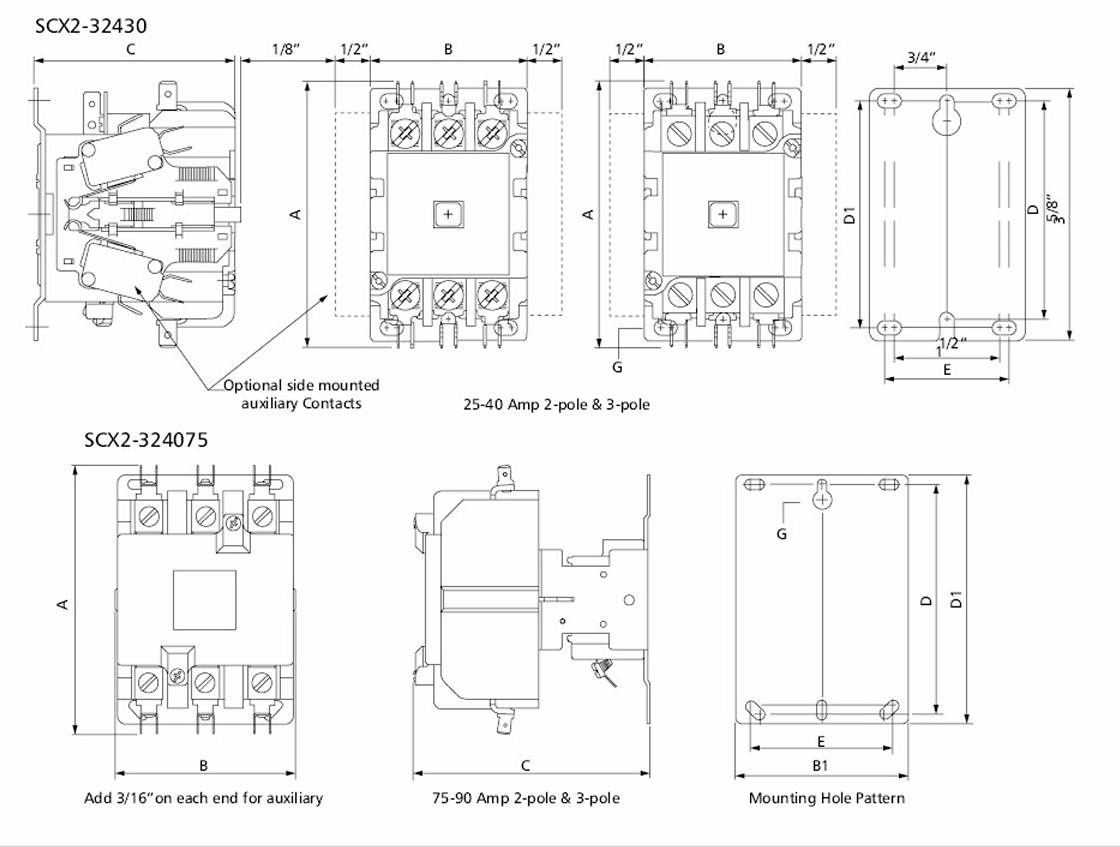

1. Laidų jungties be nurodytų matmenų tolerancija turi atitikti 0,2 mm. 2. Pagrindinės grandinės varžto fiksavimo sukimo momentas vardinei srovei 20-40FLA 182 polių gaminiai: SRAIGTAI 22 IN-LBS/LUGS 40 IN-LBSPagrindinės grandinės varžto fiksavimo momentas vardinei srovei 2LA0-40FsLA0-40 produktai: 50 IN-LBSPagrindinės grandinės varžto fiksavimo sukimo momentas vardinei srovei 75-90FLA produktai: 50 IN-LBS

Pagalbinio modulio varžto fiksavimo sukimo momentas: 10 IN-LBSCoil varžto fiksavimo momentas vardinei srovei 20-90FLA gaminiams: 10 IN-LBS3. Greito prijungimo lizdo gnybtas turi atitikti IEC60760 standartą ir užtikrinti patikimą gnybto ir įdėklo sujungimą, jei naudojami intarpo laidai.
